Hoe teken je zwaartekracht?

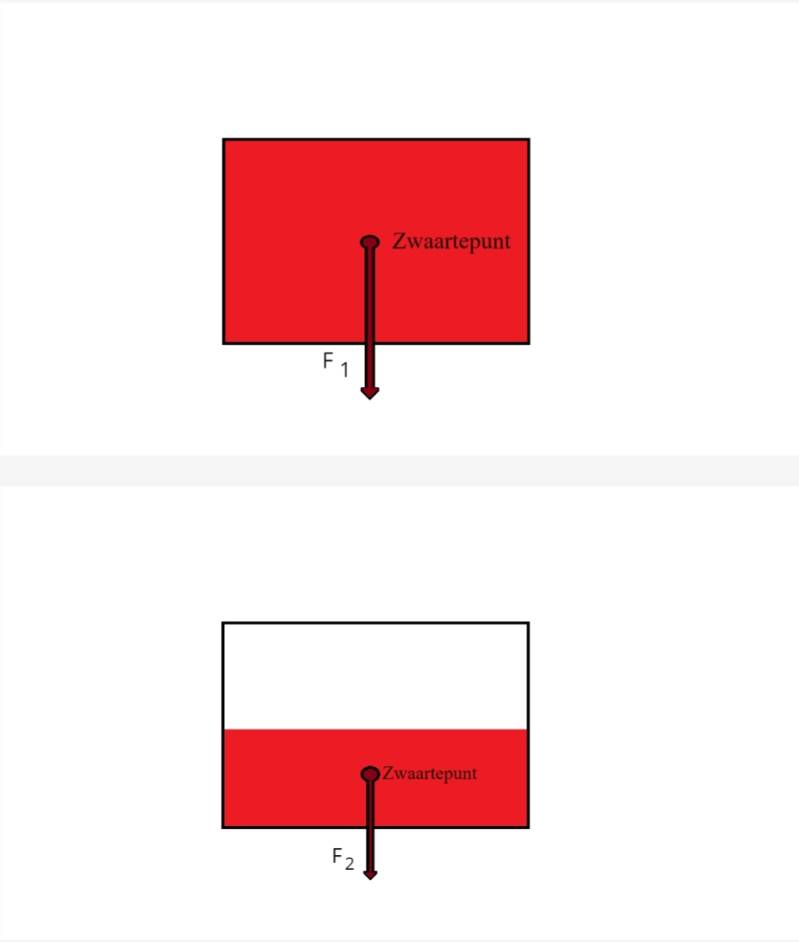

Zwaartekracht teken je in een vorm van een pijl die naar beneden wijst. Hoe langer de pijl, hoe groter de massa. De pijl begint bij het zwaartepunt van het voorwerp, dat meestal in het midden is. Als je bijvoorbeeld een doos hebt, die helemaal gevuld is, dan ligt in het midden van de doos het zwaartepunt. Heb je een doos die voor de helft gevuld is, dan ligt het zwaartepunt in het midden van de massa. Dus het zwaartepunt ligt op 1/4 hoogte van de doos.
De krachtenschaal

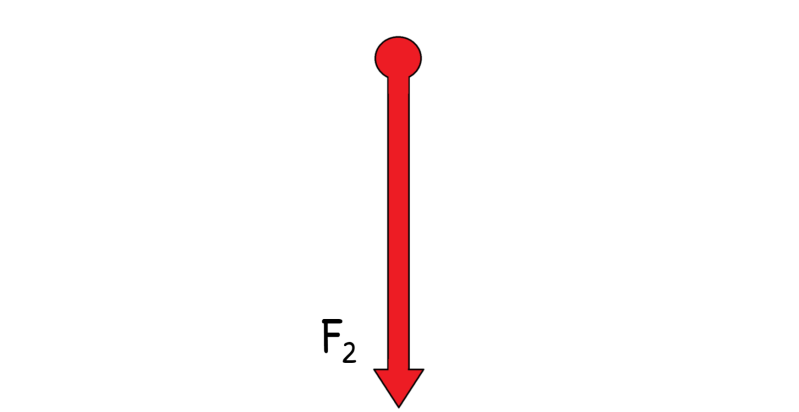

Het aangrijpingspunt geef je aan door middel van een stip. Vanuit het aangrijpingspunt loopt de pijl. Hoe lang die pijl is hangt af van de krachtenschaal. De krachtenschaal werkt precies hetzelfde als alle andere schalen. Stel je voor je hebt een massa van 100 kg. Er vanuit gaand dat de je je in Nederland bevindt, is dat omgerekend in Newton 981 N. De krachtenschaal is: 1cm ≙ 98.1 N ( ≙ is het 'komt overeen met' teken) . Dan moet je een pijl tekenen van 10 cm, omdat 981:98.1 = 10. Is de krachtenschaal 2 cm ≙ 98.1 N, dan teken je een pijl van 5 cm. (981 : 98.1 : 2 = 5)
